Keyestudio Arduino MEGA 2560 R3 deska (+USB kabel)

Detailní popis produktu

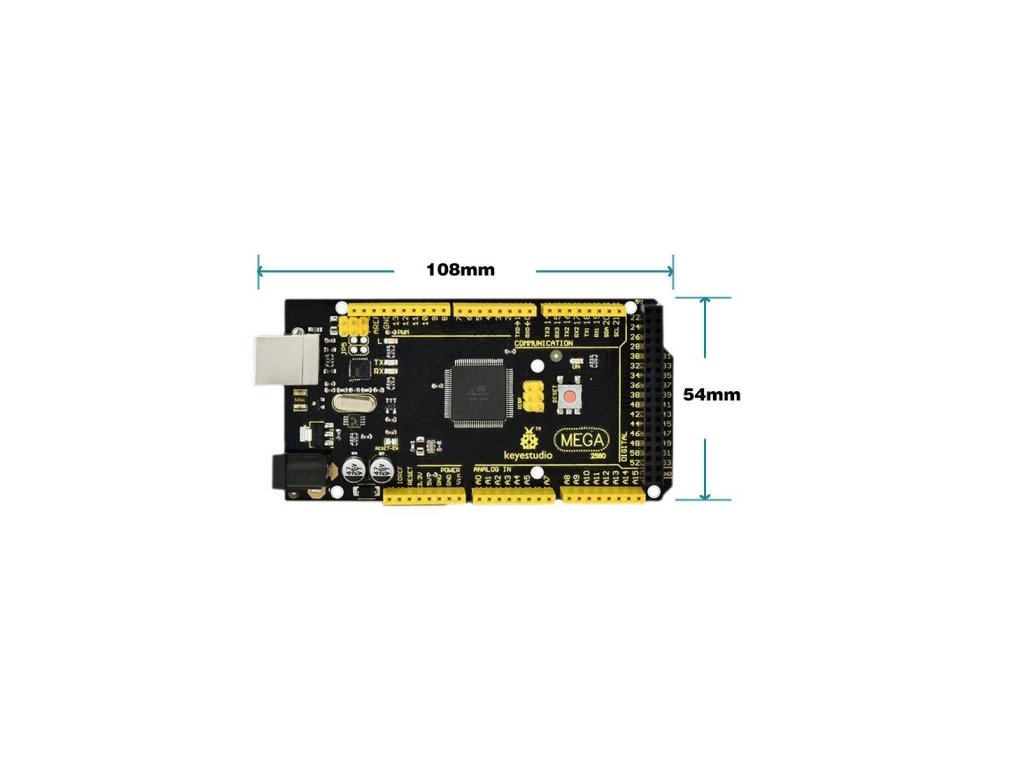

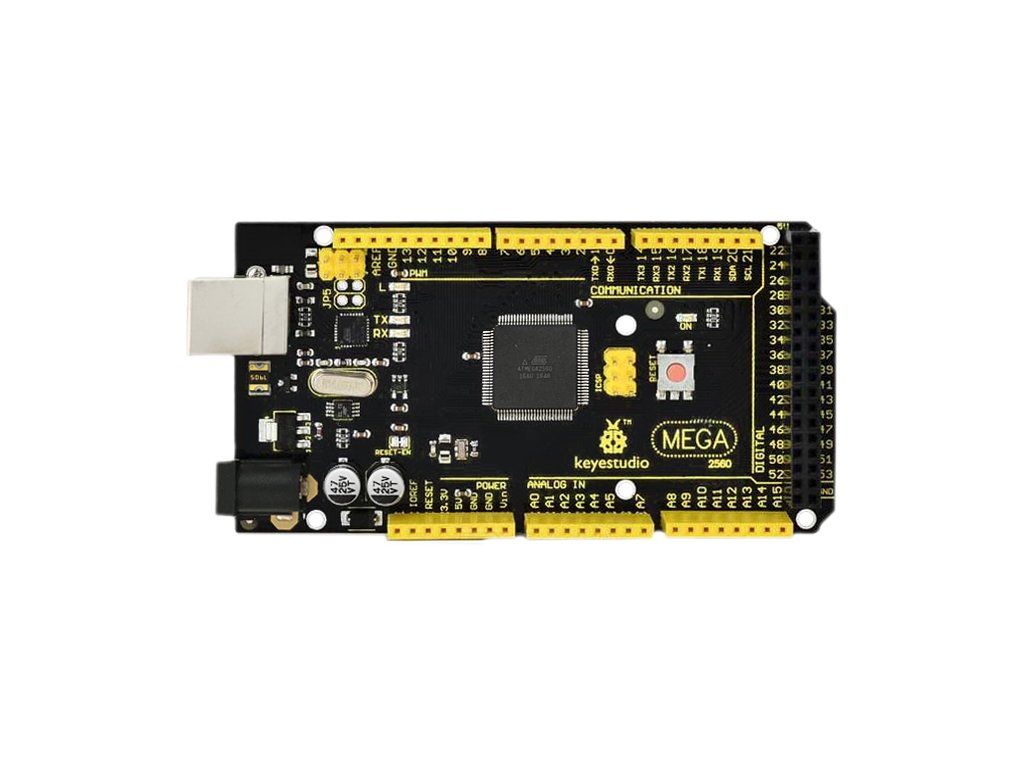

Keyestudio Mega 2560 R3 je deska mikrokontroléru založená na ATMEGA2560-16AU, plně kompatibilní s ARDUINO MEGA 2560 REV3. Má 54 digitálních vstupně/výstupních pinů (z toho 15 lze použít jako PWM výstupy), 16 analogových vstupů, 4 UART (hardwarové sériové porty), 16 MHz krystalový oscilátor, USB připojení, napájecí jack, 2 ICSP headery, a resetovací tlačítko. Obsahuje vše potřebné pro podporu mikrokontroléru. S jeho bootloaderem lze program stáhnout přímo přes USB a nemusíte používat další externí programátor. Začněte jej jednoduše připojit k počítači pomocí kabelu USB nebo napájet adaptérem AC-to-DC nebo baterií. Deska Mega 2560 je kompatibilní s většinou štítů navržených pro Uno. 2560 R3 se liší od všech předchozích desek v tom, že nepoužívá čip ovladače FTDI USB-to-serial. Místo toho obsahuje Atmega16U2 naprogramovaný jako převodník USB na sériový port. MEGA 2560 je určen pro složitější projekty. Díky 54 digitálním I/O pinům, 16 analogovým vstupům a většímu prostoru pro vaši skicu je to doporučená deska pro 3D tiskárny a robotické projekty. To dává vašim projektům dostatek prostoru a příležitostí. Návrh napájecího zdroje Existují dvě možnosti (přímé napájení přes USB nebo externí napájení) pro napájecí systém Arduino Mega a lze je automaticky přepínat. Externí napájení může být AC-to-DC adaptér nebo baterie. Napěťový vstup této řídicí desky je 6V~12V, ale pokud je dodávané napětí větší než 12V, zařízení pro stabilizaci napětí se pravděpodobně přehřeje a poškodí Arduino MEGA. Proto doporučujeme, aby napájecí zdroj byl v provozu 6,5~12V a doporučené napájení je 7,5 nebo 9V. TECHNICKÉ SPECIFIKACE Mikrokontrolér ATMEGA2560-16AU Provozní napětí 5V Vstupní napětí (doporučeno) 7-12V Digitální I/O piny 54 (D0-D53) Digitální I/O piny PWM 15 (D2-D13; D44-D46) Piny analogového vstupu 16 (A0-A15) Stejnosměrný proud na I/O pin 20 mA Stejnosměrný proud pro 3,3V Pin 50 mA Paměť Flash 256 KB, z toho 8 KB využívá bootloader SRAM 8 kB EEPROM 4 kB Frekvence hodin 16 MHz LED_BUILTIN D13
