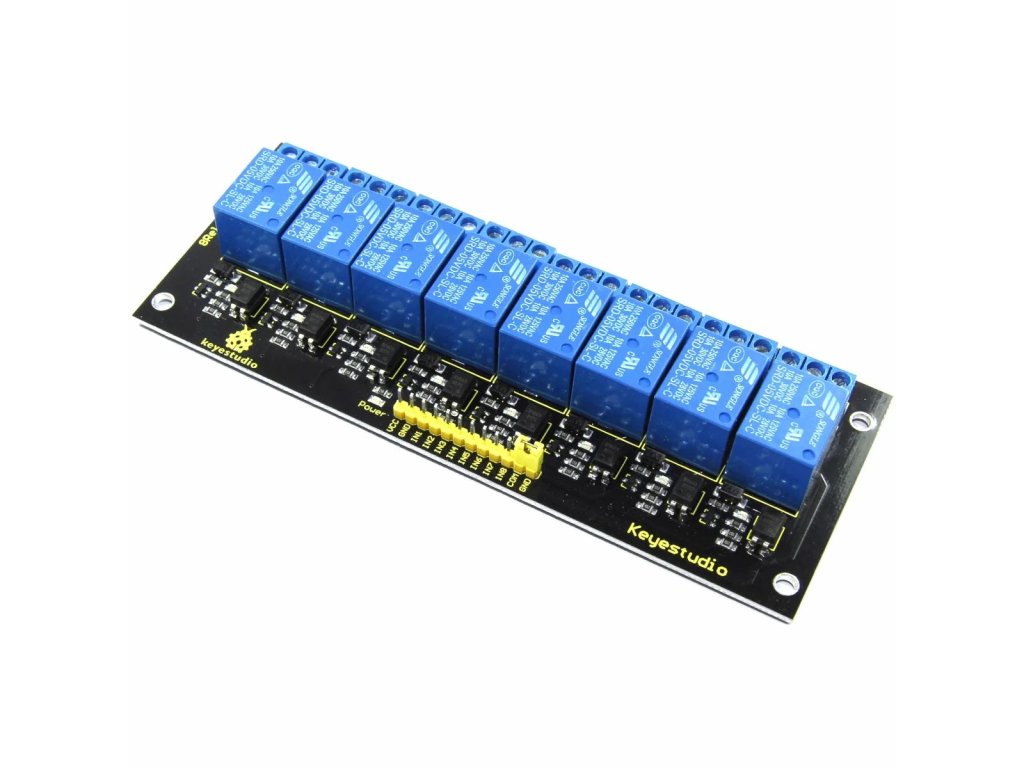

Keyestudio Arduino modul 8-kanal. relé 5V

Detailní popis produktu

Arduino Relay Shield využívá vysoce kvalitní relé s osmi kanálovým vstupem a osmi kanálovým výstupem. Lze jej připojit k 250V/10A AC elementu nebo 24V/10A DC elementu na maximum, proto jej lze použít k ovládání světel, motorů atd. Modulární design usnadňuje připojení k rozšiřující desce Arduino. Výstupní stav relé je indikován svítící diodou pro pohodlí aktuální aplikace. Modul má 8 LED, které informují o stavu modulu. Červená LED aktivace napájení, která se rozsvítí, když je na pinu IN přijat signál. Když je přijat signál, uslyšíte slyšitelné cvaknutí, když relé sepne a připojí výstupní kolíky. Na palubě jednotky je propojka, která může zajistit celkové ovládání. Pro normální provoz je propojka držena na místě. To umožňuje, aby jakýkoli signál na vstupních pinech spouštěl relé. Odstranění propojky tomu zabrání. Propojku lze pak nahradit nějakým senzorem nebo obvodem, který za určitých podmínek vytvoří spojení. Přemýšlíme o tom, že když je venku jasné světlo, není potřeba světla - fotocitlivý rezistor. Kolíky jsou vhodné pro standardní zásuvky s roztečí kolíků 2,54 mm. Každé relé má sadu šroubových svorek se štítky, které indikují vztah mezi standardním vypnutým stavem. Specifikace Řídicí signál: napětí TTL Aktivní na VYSOKÉ úrovni Jmenovité zatížení: 10A 250VAC 10A 125VAC 10A 30DC 10A 28VDC Jmenovitý průchozí proud: 10A(NO) 5A(NC) Maximální spínací napětí: 250VAC 30VDC Doba aktivace kontaktu: ﹤10 ms
