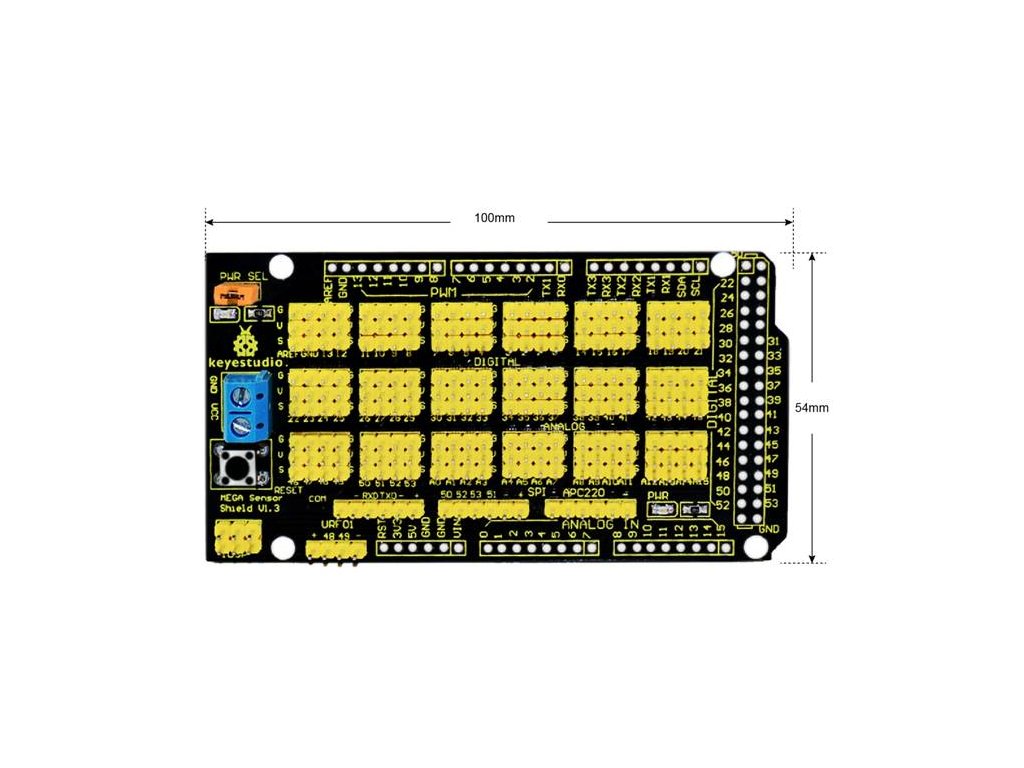

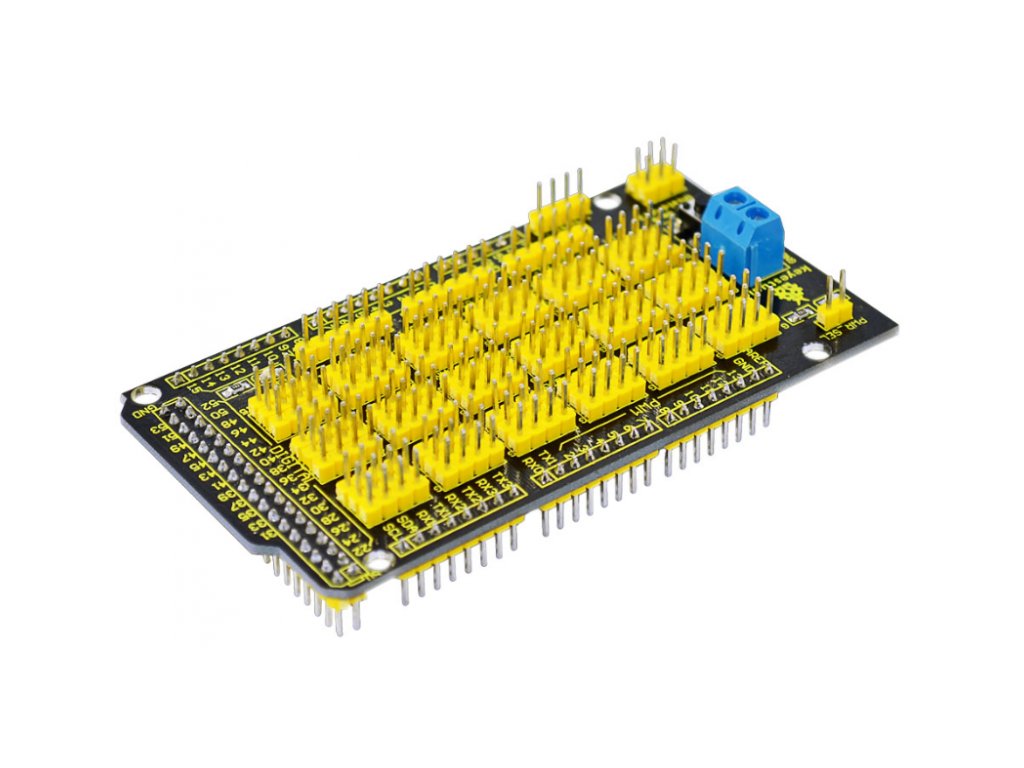

Keyestudio Arduino senzor MEGA Shield V1

Detailní popis produktu

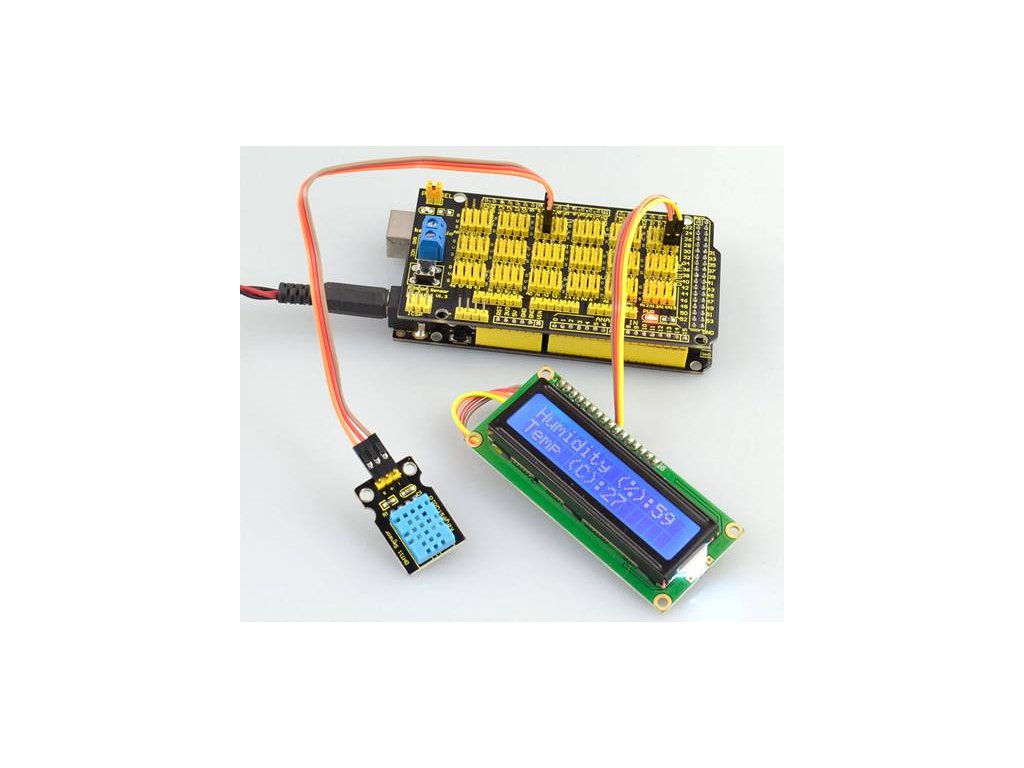

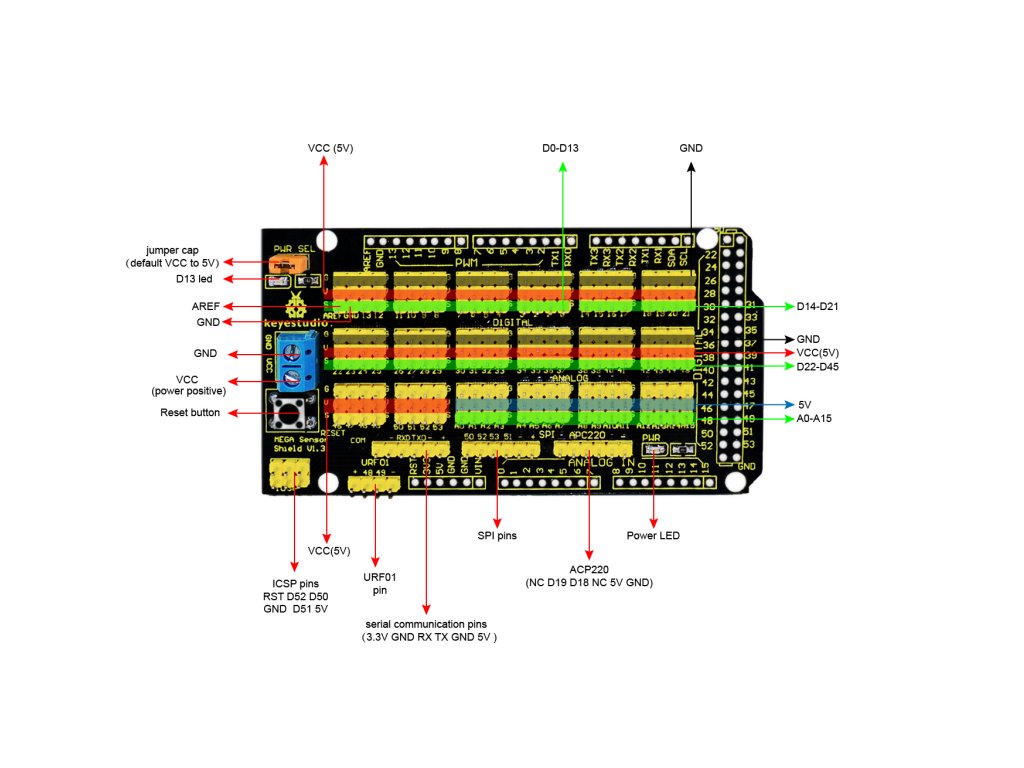

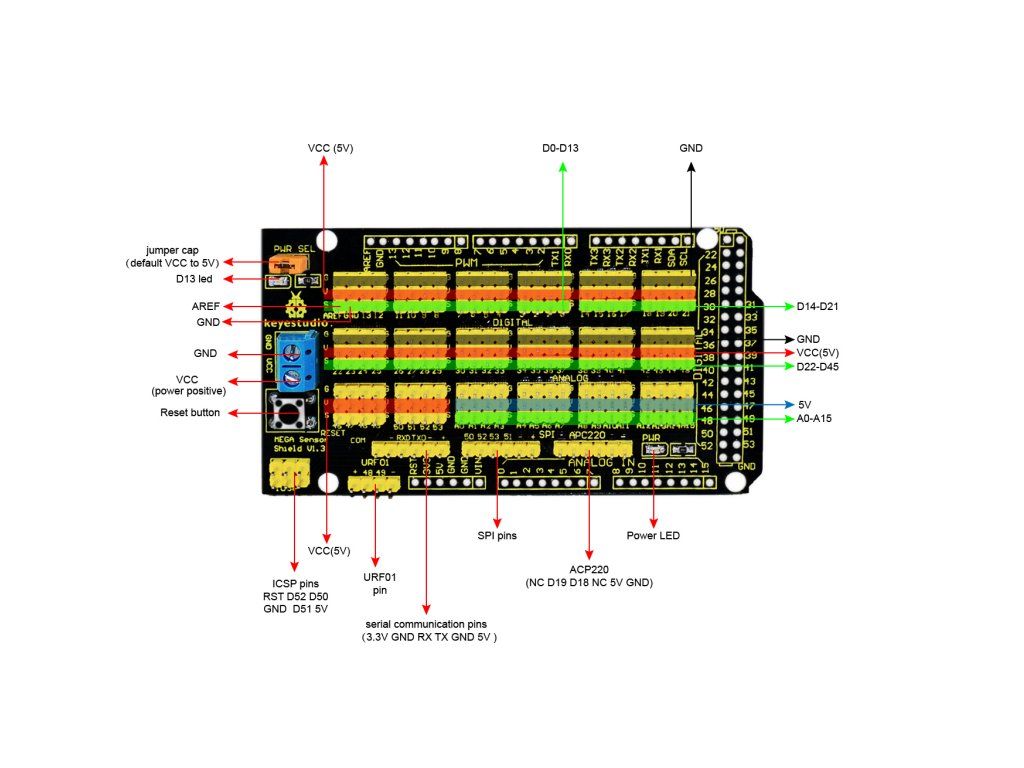

Setkali jste se s těmito potížemi? při připojení několika senzorových modulů k řídící desce MEGA 2560 někdy výstupní výkonová rozhraní nestačí, takže je potřeba použít prkénko a kabeláž je poměrně problematická. Teď si s tím nedělej starosti. Můžete použít tento keyestudio MEGA senzorový štít. Je plně kompatibilní s řídicí deskou MEGA 2560, takže štít snímače MEGA můžete snadno naskládat na řídicí desku MEGA 2560. Stínění je dodáváno s digitálním a analogovým rozhraním v 3PIN (GVS), snadno připojitelné 3PIN senzorové moduly. Kromě toho je dodáván s komunikačními kolíky s roztečí kolíků 2,54 mm, jako je sériová a SPI komunikace. Dodává se s resetovacím tlačítkem a 2 indikátory signálu. Poznámka: pro 3PIN rozhraní je napětí analogových pinů (označených V) 5V; zatímco napětí digitálních pinů (označených V) je VCC, tedy napěťový vstup přes modrou svorkovnici, standardně připojenou propojkou, připojující napětí k 5V na stínění. Funkce Lze zapojit do řídící desky MEGA 2560 Dodává se s tlačítkem Reset Dodává se s napájecí LED a indikátorem D13 Rozšiřuje digitální a analogové rozhraní MEGA na 3PIN Dodává se se sériovým komunikačním rozhraním Rozšiřuje rozhraní ICSP Rozšiřuje rozhraní SPI Rozšiřuje rozhraní URF01 Rozšiřuje rozhraní APC220 Schopnost dodávat napětí do senzorových modulů přes svorkovnici (vypnutá propojka) Kompatibilní s ovladačem Keyestudio MEGA 2560 R3
